油煙機結構圖解析大全,讓你秒變廚電專家!
時間:2021/01/12 瀏覽次數:11505

選購任意的一款產品我們有精力的話,最好都要研究一下其內部結構,一是知道了其結構組成,選購產品的時候,就知道貴的產品貴在了哪里,便宜的哪些地方縮水了;二是還可以為以后的使用維護做下鋪墊。油煙機結構大同小異,那么咱們今天就和大家說一下油煙機的內部結構及各種零件介紹。

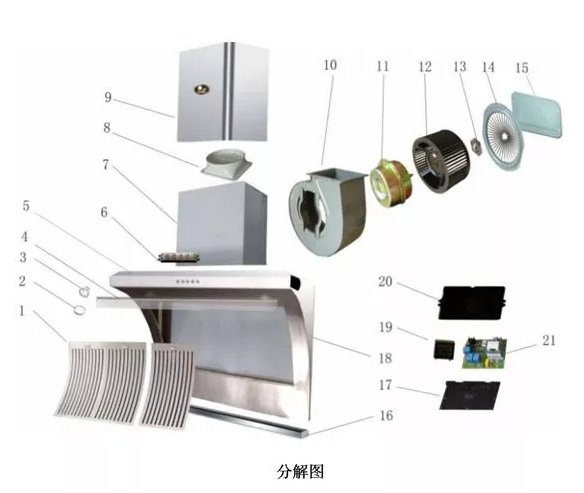

上圖我們可以看出是側吸式油煙機的內部結構圖,畫的比較詳細。咱們從第一個部件開始說:


1、油網:又可以成為網板、網罩,其實意思類似,側吸式煙機的油網網孔比較大,頂吸式的比較小,這個和其結構有關系,側吸式的油網主要起到的作用是冷凝油煙,油滴混合著水蒸氣就流到了底部的油盒當中。而頂吸式的沒有這個裝置,所以只能通過細密的油網分離油煙。

2、3、前面的是LED燈罩,后面的是LED燈,每個油煙機都有,當晚間做飯的時候,熱氣蒸騰,廚房的LED平板燈就有些力不從心了,所以L(fǎng)ED可以很好的起到作用。

4、遮光板:現在好多的油煙機已經沒有遮光板了。

5、面板:面板一般有不銹鋼的,也有鋼化玻璃材質的。上面主要是承載了按鍵開關等。

6、按鍵開關:現在有按鈕式的,也有觸摸式的。相比觸摸式的要更高檔些。

7、前圍板。

8、止回閥:止回閥一般是pvc材質,也有金屬材質的,起到的作用就是只出不進,煙氣排出的時候,止回閥上面的翻板向上張開,煙機不工作的時候,翻板是閉合的,擋住了煙道中的煙氣。

9、裝飾罩:裝飾罩一般也是不銹鋼材質的,也有鋁合金的,可以擋住煙管,起到美觀的作用。

10、蝸殼:可以看出非常的像蝸牛殼,因此得名。蝸殼可以起到很好的引導氣流的作用。

11、電機:電機是油煙機的心臟,

12、渦輪:渦輪材質是碳鋼材質的,中間連接著電機,和蝸殼一樣,表面都有電泳漆膜或者是特氟龍涂層處理,特氟龍是目前為止最好的不粘油的材質。

13、風輪帽

14、導風圈:一般邊緣為弧形,主要起到的作用就是導流的作用。

15、后圍板

16、油槽:油煙機中過濾的油滴都流到油槽中。

17、電路底盒

18、主箱體:一般都是不銹鋼材質。

19、電機啟動電容

20、電路蓋板

21、電路板

ps:相信大家對油煙機的內部結構都有初步的了解了,以后咱們使用和維護就方便了。當然,能良好使用油煙機的前提,油煙機也得安裝準確,才能雙管齊下,洗凈油煙。
